Export: Matrizen, Dokumente und Pläne

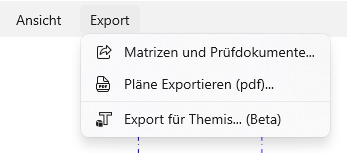

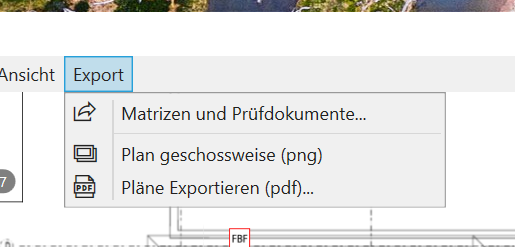

telani stellt eine breite Palette an Exportoptionen für Matrizen, Prüfdokumente und Pläne zur Verfügung.

Matrizen und Prüfdokumente

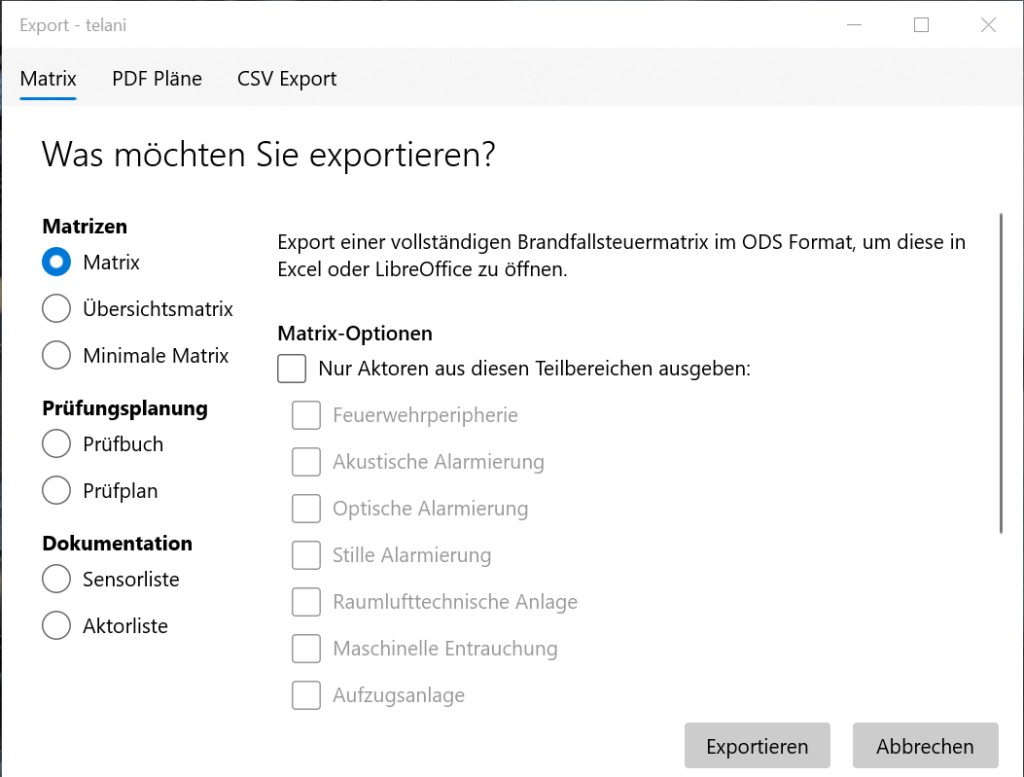

Der Export-Dialog stellt eine Reihe von Optionen für den Export von Matrizen und verschiedenen Prüfdokumenten zur Verfügung, die nachfolgend detailliert erläutert werden.

Matrizen

Sie können eine Matrix auf 3 verschiedene Arten exportieren:

Matrix

Diese Matrix kann unter Umständen sehr groß werden, da alle Quellen auf der X-Achse und alle Senken auf der Y-Achse jeweils einzeln aufgeführt werden, entsprechend der gültigen Richtlinien. Diese Matrix entspricht der vollständigen “traditionellen” Matrix.

Der Matrix-Export stellt Ihnen zusätzlich folgende Optionen zur Verfügung:

  1. Gruppieren nach Anlagen (empfohlene Exportfunktion): Diese Funktion ermöglicht es Ihnen, die exportierten Daten nach Anlagen zu gruppieren. Dies ist besonders empfehlenswert, um eine übersichtliche Struktur zu erhalten.
  2. Nur Quellen (Sensoren) aus diesem Auslösebereich ausgeben: Wenn Sie nur die Quellen exportieren möchten, die in einem bestimmten Auslösebereich aktiv sind, können Sie diese Option auswählen.
  3. Nur Senken (Aktoren) aus diesen Teilbereichen ausgeben: Falls Sie ausschließlich die Senken exportieren möchten, die in den darunter aufgeführten Teilbereichen agieren, bietet Ihnen diese Option die entsprechende Filtermöglichkeit.
Sie haben – je nach Ihren Anforderungen – die Möglichkeit alle oder nur die für Sie passende(n) Matrix-Option(en) auszuwählen.
Übersichtsmatrix

Die Übersichtsmatrix weist in Bezug auf Layout und Struktur Ähnlichkeiten zur vollständigen Matrix auf. Allerdings werden Quellen und Senken, die identische Verknüpfungen aufweisen, demselben Typ angehören und sich im gleichen Geschoss befinden, zusammengefasst – entweder in einer Zeile oder einer Spalte.

Falls Sie beim Export einer Übersichtsmatrix lediglich die Senken eines oder mehrerer Teilbereiche ausgeben möchten, navigieren Sie zu “Matrix-Optionen” und wählen die entsprechenden Bereiche aus, um diese Einstellung vorzunehmen.

Minimale Matrix

Die Minimale Matrix weist in Bezug auf Layout und Struktur Ähnlichkeiten zur vollständigen Matrix auf. Hierbei werden Quellen und Senken, die identische Verknüpfungen aufweisen und demselben Typ angehören, zusammengefasst – entweder in einer Zeile oder einer Spalte.

Im Unterschied zur Übersichtsmatrix werden in der Minimalen Matrix auch Quellen bzw. Senken aus verschiedenen Geschossen zusammengefasst.

Falls Sie beim Export einer minimalen Matrix lediglich die Senken eines oder mehrerer Teilbereiche ausgeben möchten, navigieren Sie zu “Matrix-Optionen” und wählen die entsprechenden Bereiche aus, um diese Einstellung vorzunehmen.

telani bietet Ihnen somit die Möglichkeit, je nach Anforderungen die passende Exportfunktion auswählen zu können.

Prüfungsplanung

Prüfbuch

Das Prüfbuch ist ein Dokument, in dem für jeden Auslösebereich ein eigenes Tabellenblatt angelegt wird. Auf jedem Tabellenblatt werden die Verknüpfungen für alle Quellen (Sensoren) aus dem jeweiligen Auslösebereich aufgelistet. Dabei kommt ein Layout zum Einsatz, das Ihnen bei der Prüfung ein einfaches Abhaken ermöglicht. Senken (Aktoren) werden hier stets vollständig aufgeführt.

Der Prüfbuch-Export stellt Ihnen zusätzlich folgende Optionen zur Verfügung:

    1. Gruppieren nach Anlagen (empfohlene Exportfunktion): Diese Funktion ermöglicht es Ihnen, die exportierten Daten nach Anlagen zu gruppieren. Dies ist besonders empfehlenswert, um eine übersichtliche Struktur zu erhalten.
    2. Nur Quellen (Sensoren) aus diesem Auslösebereich ausgeben: Wenn Sie nur die Quellen exportieren möchten, die in einem bestimmten Auslösebereich aktiv sind, können Sie diese Option auswählen. Wählen Sie hierzu den gewünschten Auslösebereich im Dropdown-Menü aus, oder markieren Sie den gewünschten Auslösebereich im Plan und klicken auf Aktuelle Planauswahl (siehe untenstehenden Screenshot).
    3. Nur Senken (Aktoren) aus diesen Teilbereichen ausgeben: Falls Sie nur die Senken bestimmter Teilbereiche exportieren möchten, bietet Ihnen diese Option die entsprechende Filtermöglichkeit mit der Auswahl eines oder mehrerer der darunterstehenden Felder.

telani bietet Ihnen somit die Möglichkeit, je nach Anforderungen die passende Exportfunktion auswählen zu können.

Prüfplan

Der Prüfplan hingegen ist ein Dokument, bei dem für jede Quelle (Sensor) ein eigenes Tabellenblatt angelegt wird. Es enthält ausschließlich die Verknüpfungen dieser einen Quelle. Auch hier wird ein Layout verwendet, das Ihnen eine schnelle Prüfung ermöglicht.

Der Prüfplan-Export stellt Ihnen zusätzlich folgende Optionen zur Verfügung:

    1. Gruppieren nach Anlagen (empfohlene Exportfunktion): Diese Funktion ermöglicht es Ihnen, die exportierten Daten nach Anlagen zu gruppieren. Dies ist besonders empfehlenswert, um eine übersichtliche Struktur zu erhalten.
    2. Nur diese Quellen (Sensoren) ausgeben: Wenn Sie explizit nur eine Quelle exportieren möchten, können Sie diese Option auswählen. Wählen Sie hierzu die gewünschte Quelle im Dropdown-Menü aus, oder markieren Sie diese im Plan und klicken auf Aktuelle Planauswahl (siehe untenstehenden Screenshot).
    3. Nur Senken (Aktoren) aus diesen Teilbereichen ausgeben: Falls Sie nur die Senken bestimmter Teilbereiche exportieren möchten, bietet Ihnen diese Option die entsprechende Filtermöglichkeit mit der Auswahl eines oder mehrerer der darunterstehenden Felder.

telani bietet Ihnen somit die Möglichkeit, je nach Anforderungen die passende Exportfunktion auswählen zu können.

Dokumentation

Die Dokumentation umfasst die Möglichkeit des Exports verschiedener Listen, die jeweils im ODS-Format ausgegeben werden und im Anschluss mit Excel oder einer ähnlichen Anwendung geöffnet werden können.

Es stehen Ihnen folgende Optionen zur Verfügung:

    1. Quellenliste (Sensorliste): Eine Tabelle, die alle im Projekt vorhandenen Quellen umfasst, wird erstellt. Diese Tabelle ist so detailliert wie möglich und kann nach dem Export in Excel oder einer ähnlichen Anwendung geöffnet werden.
    2. Senkenliste (Aktorenliste): Eine Tabelle, die alle im Projekt vorhandenen Senken umfasst, wird erstellt. Diese Tabelle ist so detailliert wie möglich und kann nach dem Export in Excel oder einer ähnlichen Anwendung geöffnet werden.
    3. Auslösebereichsliste: Eine Tabelle, die alle im Projekt vorhandenen Auslösebereiche umfasst, wird erstellt. Diese Tabelle ist so detailliert wie möglich und beinhaltet auch die Farbmarkierungen aller Auslösebereiche. Sie kann nach dem Export in Excel oder einer ähnlichen Anwendung geöffnet werden.
    4. Liste aller markierten Elemente: Eine Tabelle, die alle im Projekt explizit markierten Elemente umfasst, wird erstellt. Diese Tabelle ist so detailliert wie möglich und kann nach dem Export in Excel oder einer ähnlichen Anwendung geöffnet werden.

Projekteigenschaften

Vor dem Export können Sie hier Ihrem Projekt eine Versionsnummer und/oder eine anderweitige eindeutige Bezeichnung zuweisen.

PDF-Pläne

Der Export der Pläne erfolgt auschließlich im PDF-Format.

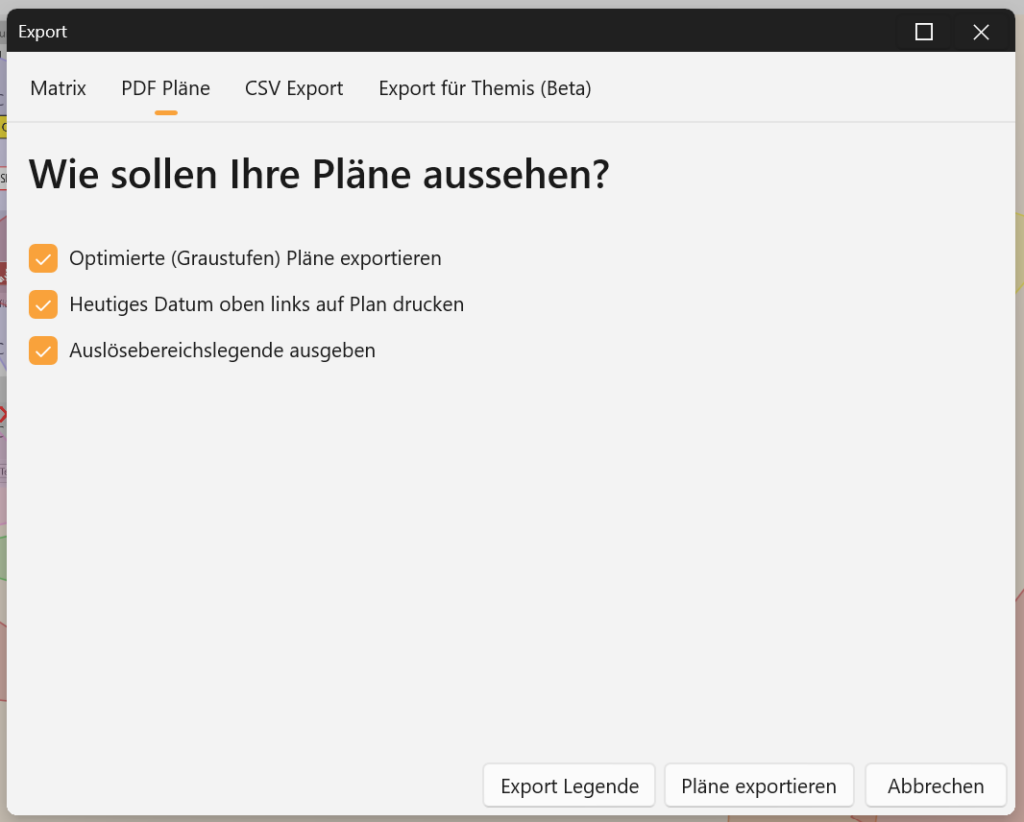

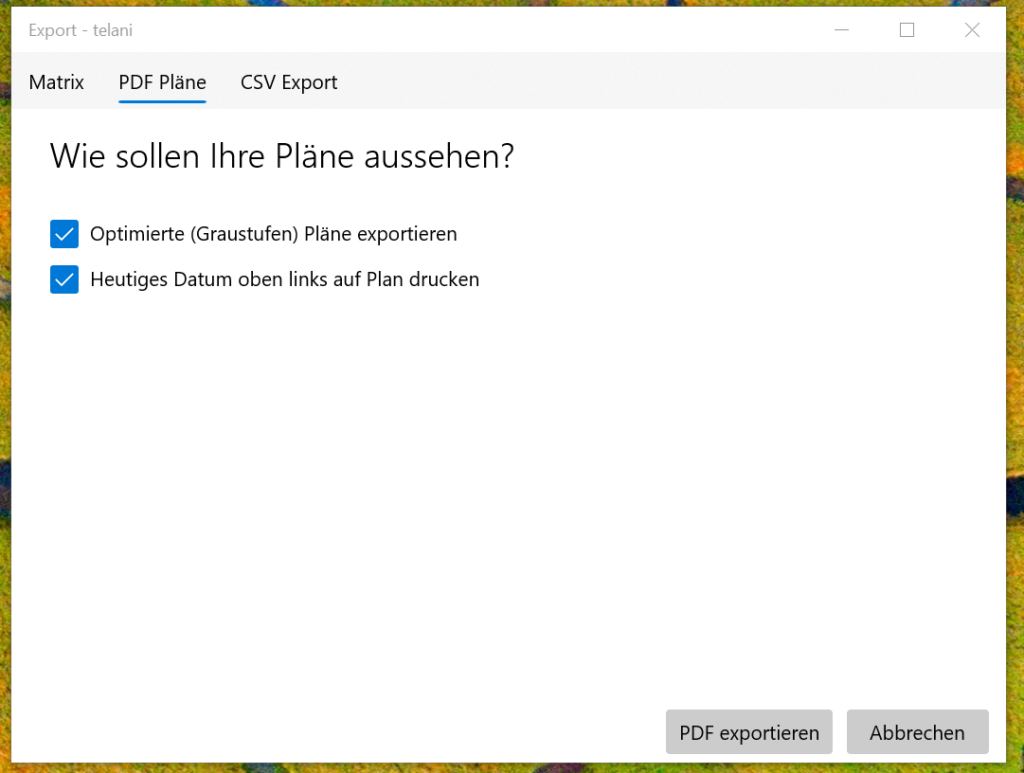

Für den Export der PDF-Pläne stehen folgende Optionen zur Verfügung:

    1. Geschoss- und Schema-Auswahl: Sie können ein spezifisches Geschoss oder Schema über das Dropdown-Menü auswählen. Alternativ stehen Ihnen die Optionen ‘Alle Geschosse’, ‘Alle Schemas’ oder ‘Alle Geschosse und Schemas’ zur Verfügung, die Sie mithilfe der bereitgestellten Buttons auswählen können.
    2. Anzeigen: Verwenden Sie die bereitgestellten Buttons, um den Export der Quellen, Senken und/oder Auslösebereiche zu bestimmen.
    3. PDF-Optionen: Bei Bedarf können Sie eine oder mehrere der angezeigten Optionen auswählen.
      Die Option „Optimierte Pläne (Graustufen) ausgeben“ hat keinen Einfluss auf die Farbdarstellung der exportierten Auslösebereiche. Diese werden beim Export immer so dargestellt, wie sie in telani erscheinen.
      Die Option „Auslösebereichslegende anzeigen“ fügt dem exportierten Plan eine kompakte Legende der Auslösebereiche hinzu. Diese Legende wird in der linken oberen Ecke des Plans für jedes Geschoss platziert.
      Bitte beachten Sie auch den Abschnitt „Legende“ in diesem Handbuch für weitere Informationen.

Der nachfolgende Screenshot illustriert den Vergleich zwischen der Planansicht in telani (oben dargestellt) und einem potenziellen Planexport. Dieser Export enthält lediglich Quellen und Auslösebereiche und wird in optimierter Form (Graustufen) dargestellt.

Legende

Für die exportierten Pläne haben Sie die Möglichkeit, eine PDF-Legende über Export Legende zu erstellen. Diese Legende enthält alle Symbole von Quellen und Senken, die im Projekt verwendet werden, sowie die Farben und Bezeichnungen der Auslösebereiche.

Die Aktivierung der Kästchen unter “Anzeigen” bei Quellen (Sensoren), Senken (Aktoren) und Auslösebereichen hat keinen Einfluss auf den Export der Legende.

Alternativ zur separaten Legende können Sie auch eine kompakte Legende mit den Auslösebereichen direkt auf dem exportierten Plan platzieren. Diese wird in der linken oberen Ecke des Plans eines jeden Geschosses angezeigt. Um diese Funktion zu nutzen, aktivieren Sie vor dem PDF-Export die Option “Auslösebereichslegende ausgeben”.

Fügen Sie in den Projekteigenschaften den Namen und die Adresse des Objekts ein, damit die Legende immer klar zugeordnet werden kann.

CSV-Export

Sie können eine CSV-Datei verwenden, um Ihre in telani generierten Daten in eine andere Anwendung zu importieren. Sie haben die Möglichkeit, die Quellenliste, die Senkenliste und die Verknüpfungstabelle als CSV-Datei zu exportieren. Dabei werden stets alle verfügbaren Informationen ausgegeben.

Wenn Sie jedoch ein gut lesbares Dokument erstellen möchten, empfehlen wir den Export Ihrer Daten im ODS-Format.

Sollten Ihnen im CSV-Export bestimmte Daten fehlen, zögern Sie bitte nicht, uns zu informieren!

JSON-Export

Eine JSON-Datei (JavaScript Object Notation) ist eine Datei, die einfache Datentypen und Datenstrukturen im Textformat speichert. Sie wird häufig verwendet, um Daten zwischen einem Server und einem Webanwendung zu übertragen, oder um Konfigurationsinformationen zu speichern.

Der Export eines telani-Projekts im JSON-Format ist insbesondere für fortgeschrittene Integrationen mit anderen Tools geeignet.

Der JSON-Export ist verfügbar ab telani Next!

telani – Stand 03/2024
